Описание кабеля NYM
Кабель NYM — устройство из класса силовых кабелей, применяемое в сфере промышленности с целью стационарного присоединения к сети различных приборов (при частоте до 50 Гц и номинальном напряжении 0.66 кВ).
Область применения кабеля NYM
Применяется, в основном, как главнейшая составляющая осветительных и силовых цепей. Благодаря негорючей и прочной оболочке становится незаменимым для прокладки в тех помещениях, где велик риск задымления, взрыва и распространения пламени.
Информация по приобретению кабеля NYM
Проект RuCabel предлагает приобрести силовые кабели NYM, отличающиеся настоящим немецким качеством, в филиалах нашей компании в Москве, в Саранске, а также в Пензе, Нижним Новгороде, Воронеже, Ростове-на-Дону и в других городах России.
Условия эксплуатации кабеля NYM
Изделие является отличным вариантом для прокладки в структурах из дерева и в любых зданиях со взрывоопасными условиями эксплуатации, однако не рекомендуется его укладывать в воду и в грунт. Также не стоит оставлять провод на открытых солнцу участках, так как тут отсутствует устойчивость к УФ-лучам. Запрессовка в бетон также нежелательна.
Расшифровка кабеля NYM
Кабель, о котором идет речь, имеет немецкое происхождение, поэтому буквы, составляющие его краткое обозначение, взяты из слов, образующих полное название изделия на немецком:
«N» - Normenleitung (т.е. изготовлен в соответствие с тех.стандартами Германии);
«Y» - Isolierung der Adern aus Polyvinylchlorid (т.е. изоляционный слой выполнен из ПВХ);
«M» - Mantelleitung (т.е. в структуре изделия присутствует защитный кожух).

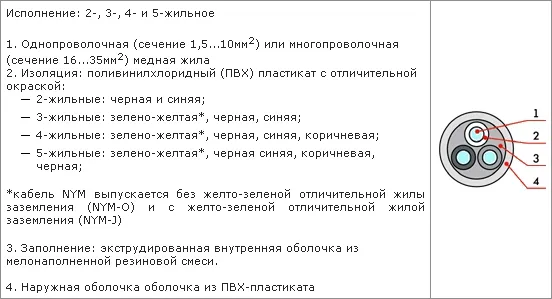

Конструкция кабеля NYM
Форма сечения - круглая. Чтобы представить себе конструкцию данного электромеханического изделия, рассмотрим кабель в разрезе, выявляя все слои.
- Сердцевину занимает токопроводник. Это одна или несколько (до 12 штук) жил из высококачественной меди. Для различения разных жил используют маркировку цветом.
- Изоляция жил ПВХ-пластикатовая, прочная, гибкая, негорючая по своим характеристикам.
- Между жилами проложен слой поясной изоляции. Для этих целей используют невулканизированный мелонаполненный резиновый состав. Это облегчает процесс разборки кабеля (в случае необходимости) и предотвращает процесс воспламенения.
- Всю систему покрывает серая оболочка из пластиката (без содержания свинца).
Технические характеристики кабеля NYM
- Uраб — 0.30 кВ, 0.38 кВ, 0.5 кВ, 0.66 кВ, 1кВ.
- Номинальная частота — 50 Гц.
- Режим работы при t от -30 °С до +50 (+70) °С.
- Относительная влажность воздуха (при t0 +35 °C) – до 98%;
- Срок эксплуатации: 40 лет.
- Гарантия: 5 лет (со дня начала эксплуатации).
- Ведения монтажных работ без предварительного прогрева при t от -5 °С и выше.;
Tmax допуст нагрева жил:
- в процессе работы: +70 °С.
- при коротком замыкании: +160 °С.
Строительная длина:
- Бухты на 100, 150, 200 м.;
- Барабаны на 500 м.
Rmin изгиба в процессе прокладки ? 4 наружных ?.

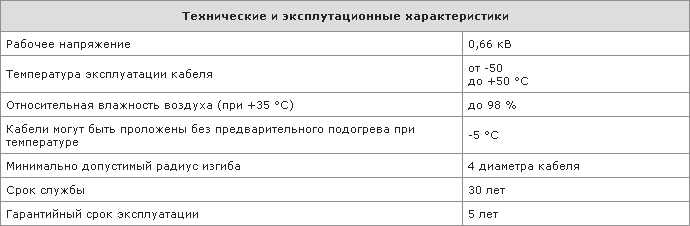

Нагляднее посмотрите в таблице:
Монтажные работы
При соблюдении мер безопасности кабель данного типа можно прокладывать в любых помещениях, в том числе 1 класса опасности.
Нельзя производить монтаж в воде и в толще грунта.
Заводы-производители
Кабель NYM производят следующие заводы:
- Cевкабель;
- Кавказкабель;
- Cарансккабель;
- Чувашкабель.
Обозначение в нормативных документах
Покупая NYM, обращайте внимание на сопроводительную документацию: ОКП 352 122 (соответствие стандарту Deutsch VDE 088253). В нашей стране этот тип кабеля изготавливают на специализированных предприятиях по ГОСТ 16442-80 и ГОСТ 12.2.00714-75.
Расчетная масса кабеля NYM
| Число жил, сечение, мм. | Наружный диаметр, мм. | Масса 1 км., кг. |
1x1.5
1x2.5
1x4
1x6
1x10
1x16
2x1.5
2x2.5
2x4
2x6
2x10
2x16
2x25
2x35
3x1.5
3x2.5
3x4
3x6
3x10
3x16
3x25
3x35
4x1.5
4x2.5
4x4
4x6
4x10
4x16
4x25
4x35
5x1.5
5x2.5
5x4
5x6
5x10
5x16
5x25
5x35
| 5.4
6
6.6
7.1
8.4
9.5
8.9
10.5
11.9
13.3
16.1
19
23
25.8
9.2
10.4
11.9
13.3
16.3
19.2
22.8
25.4
9.9
11.2
13.3
14.8
17.8
21.0
25.4
27.8
10.6
12.2.
14.8
16.1
19.4
23.3
27.7
30.8
| 77
98
110
132
182
249
127
186
248
323
496
725
1092
1419
146
198
279
363
571
845
1251
1628
172
235
342
457
696
1038
1575
2019
204
280
427
550
843
1289
1924
2509
|
Пожарная безопасность
Силовой кабель NYM по праву считается одним из самых устойчивых к распространению пламени. Это достижение стало возможным благодаря наличию негорючих пластикатовых оболочек и изоляции.
